热轧Q355材质哈芬槽钢的结构特性与力学分析
在现代建筑幕墙、轨道交通以及大型设备安装工程中，锚固连接件的可靠性直接关系到整体结构的安全与稳定。哈芬槽（预埋槽道）作为一种无损连接组件，逐渐取代了传统的焊接与膨胀螺栓连接方式。其中，采用热轧成型工艺并选用Q355材质制作的哈芬槽钢，凭借其材质本身的力学性能和特殊的结构形式，在承载力与安装灵活性方面展现出较为突出的技术优势。
材料特性与热轧成型工艺优势
Q355是一种低合金高强度结构钢，具有较好的综合力学性能、低温冲击韧性以及良好的冷冲压性能与可焊性。在国标GB/T 1591-2018中，Q355钢材的屈服强度不低于355MPa，抗拉强度范围通常在470-630MPa之间。相比于常见的Q235普通碳素结构钢，Q355材质在屈服极限和抗拉强度上均提升了30%以上，这使得槽钢在承受较大拉力和剪力时不易发生永久性塑性变形。
热轧成型工艺是该类槽钢制造的核心环节。热轧过程是在再结晶温度以上进行的金属塑性加工，能够消除钢坯内部的铸造缺陷，细化晶粒组织，从而改善钢材的机械性能。与冷弯成型相比，热轧成型的哈芬槽钢具有以下几个特点：
首先，热轧槽钢的壁厚均匀且截面过渡区角部圆弧充实，内部残余应力极小。冷弯成型在弯曲角部容易产生较大的加工硬化和残余拉应力，在长期动态荷载作用下可能引发应力腐蚀裂纹；而热轧工艺则避免了这一隐患。
其次，热轧工艺可以根据受力优化截面几何形状，在槽口卷边处和槽底受力节点位置增加壁厚，实现截面的合理抗弯截面模量分布。这种局部加厚设计能够显著提升槽口抗拉拔开裂的能力，保障T型螺栓在咬合时的受力均匀分布。
哈芬槽钢的系统组成与可滑动调整机制

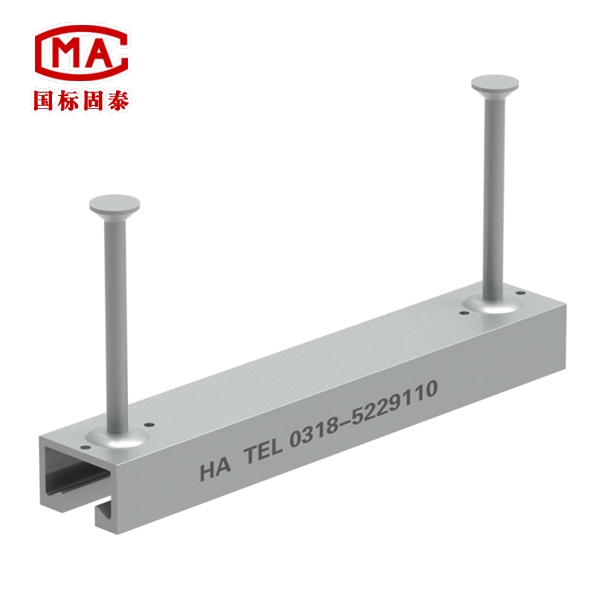

完整的哈芬槽锚固系统由热轧槽钢本体、锚脚、齿纹（部分型号）以及配套的T型头螺栓组成。系统工作时，槽钢预先埋入混凝土结构中，锚脚通过焊接或热锻方式固定于槽钢背部，锚固于混凝土深处；待混凝土养护完成后，T型螺栓从槽口插入，旋转90度后与槽钢内部卷边实现咬合锁紧。
可滑动调整特性是哈芬槽系统的关键功能之一。在实际工程建造中，混凝土浇筑存在一定的施工误差，预埋位置往往难以做到毫米级精确。传统螺栓连接在面对位置偏差时，通常需要现场钻孔或打磨孔位，这不仅破坏混凝土结构，还会损伤防腐层。热轧哈芬槽钢内部形成的连续C型或槽型空间，为配套螺栓提供了沿着槽钢轴线方向（X轴）的自由滑动调节范围。
在安装幕墙龙骨或管道支架时，施工人员只需松开螺栓，沿着槽腔将螺栓滑动至精确设计位置，再施加预紧力拧紧即可。配合垫片的调节以及T型螺栓本身的长度空间，系统能够实现三维方向上的位置微调：X轴依靠槽腔轴向自由滑动调整；Y轴依靠T型螺栓在槽口宽度范围内的微量位移；Z轴依靠垫片厚度调节。这种可滑动调整性能极大降低了对施工精度的苛刻要求，提高了现场安装效率。
主要技术参数与承载力数据参考
热轧Q355哈芬槽钢根据截面尺寸不同，通常划分为多种规格型号。常见的型号包括72/49、52/34、50/30、40/22等系列，数字分别代表槽钢的截面宽度与高度（单位：mm）。以下为几种典型热轧Q355哈芬槽钢的基本技术数据与参考指标：
1. 截面尺寸与几何参数：
以HAD-50/30型号为例，槽钢宽度为50mm，高度为30mm，壁厚通常在3.0mm至4.0mm之间。槽口宽度约为22mm，匹配对应的M16或M20规格T型螺栓。钢材屈服强度设计值取f=355N/mm²，抗拉强度设计值取f_u=470N/mm²。
2. 静力承载力性能数据：
在混凝土强度等级不低于C30的前提下，50/30系列热轧Q355哈芬槽钢在标准锚固深度（如150mm锚脚间距250mm）下的设计承载力指标参考如下：
（1）轴向拉力设计值（N_Rd）：单个螺栓作用位置的拉拔承载力设计值可达25kN至35kN；槽钢整体受拉极限视锚脚数量及混凝土局部抗压强度而定。
（2）垂直剪力设计值（V_Rd）：在垂直于槽钢轴线方向的剪力作用下，设计承载力通常在20kN至30kN之间。
（3）轴向剪力设计值（V_x,Rd）：若槽钢内壁带有热轧纵向齿纹，配合带齿T型螺栓咬合，其沿槽腔轴向的抗滑移剪力设计值可达10kN至15kN；若内壁为平滑面，则抗滑移主要依靠螺栓拧紧产生的摩擦力，设计值相对降低。
3. 防腐层技术指标：
由于哈芬槽钢属于永久预埋构件，防腐性能直接影响使用寿命。热轧槽钢表面通常采用热浸镀锌处理，镀锌层符合GB/T 13912标准。镀锌层平均厚度不低于55μm，对于高腐蚀环境或户外暴露环境，镀锌层厚度可达到70μm至85μm以上，能够满足50年以上的防腐耐久性要求。
主要应用领域与施工安装规范
凭借高强度与灵活调整的特点，热轧Q355哈芬槽钢在多个工程领域得到了广泛应用：
1. 建筑幕墙工程：在玻璃幕墙、石材幕墙及金属板幕墙的立柱与主体结构连接中，哈芬槽钢作为预埋连接件，可有效承受风荷载、地震作用及幕墙自重。
2. 轨道交通与隧道工程：在地铁隧道、高铁干线及综合管廊内，用于固定电缆支架、接触网支架、管道及监控设备。其抗动力疲劳性能符合轨道交通环境的振动要求。
3. 工业厂房与重型设备固定：在钢结构厂房或混凝土梁柱上固定行车梁、物料输送轨道及大型管道管道系统。
施工安装注意事项：
在混凝土浇筑前，需将哈芬槽钢按照设计位置固定在钢筋骨架上。槽腔内部通常填充泡沫塑料或EVA填充物，以防止混凝土浆液在浇筑和振捣过程中渗入槽腔内部。固定方式可采用钉子固定在木模板上，或使用专用连接件固定在钢模板上，确保槽钢紧贴模板表面，避免发生倾斜或位移。
混凝土浇筑并养护完毕脱模后，需清理槽腔内的填充物。插入T型螺栓时，应确保螺栓头部的刻痕或标记方向与槽钢轴线垂直，这表示T型头已在槽腔内部旋转90度并正确卡在槽口卷边上方。最后使用扭矩扳手按照产品技术手册要求的安装扭矩（例如M16螺栓对应扭矩通常为120N·m至150N·m）施加预紧力，严禁过载拧紧或预紧力不足。
选型建议与维护
在选择热轧Q355哈芬槽钢时，应综合考虑工程设计要求的荷载方向（拉力、剪力或复合受力）、混凝土强度等级、边缘距离（槽钢中心至混凝土边缘的距离）以及锚固深度等参数。在有抗震设计要求的项目中，宜优先选用内壁带齿的热轧槽钢与带齿螺栓组合，以增强轴向抗滑移安全性。
日常使用中，预埋槽道属于免维护构件，但在安装验收阶段，应重点检查螺栓拧紧扭矩是否达标、槽钢周边混凝土是否有空鼓或蜂窝缺陷，防腐镀锌层是否有严重的机械划伤。如有局部划伤，应及时采用富锌涂料进行补涂修复，以保障结构的整体耐久性。
